Star CNC Swiss Type Automatic Lathe ST-38
Max. machining diameter is 38mm! Complex machining for extra large parts with high speed and universal control.
• Simultaneous machining such as turning, milling etc. achieved by opposed twin turret design tool post dramatically reduces the machining time.
• Independent machining of front and rear ends by backworking turret reduces the cycle time yet further.
• STAR Motion Control System is a unique control technology which minimizes non-cutting time.
描述
 |
|||
|---|---|---|---|
| 刀架台结构 | 刀具配备 | ||
| ① |  |
车刀 | max.2把/面（□16mm） |
| 正面加工固定刀具 | max.3把/面 | ||
| 背面加工固定刀具 | max.3把/面 | ||
| 动力刀具 | max.2把/面 | ||
| ② |  |
车刀 | max.2把/面（□16mm） |
| 正面加工固定刀具 | max.3把/面 | ||
| 背面加工固定刀具 | max.3把/面 | ||
| 动力刀具 | max.2把/面 | ||

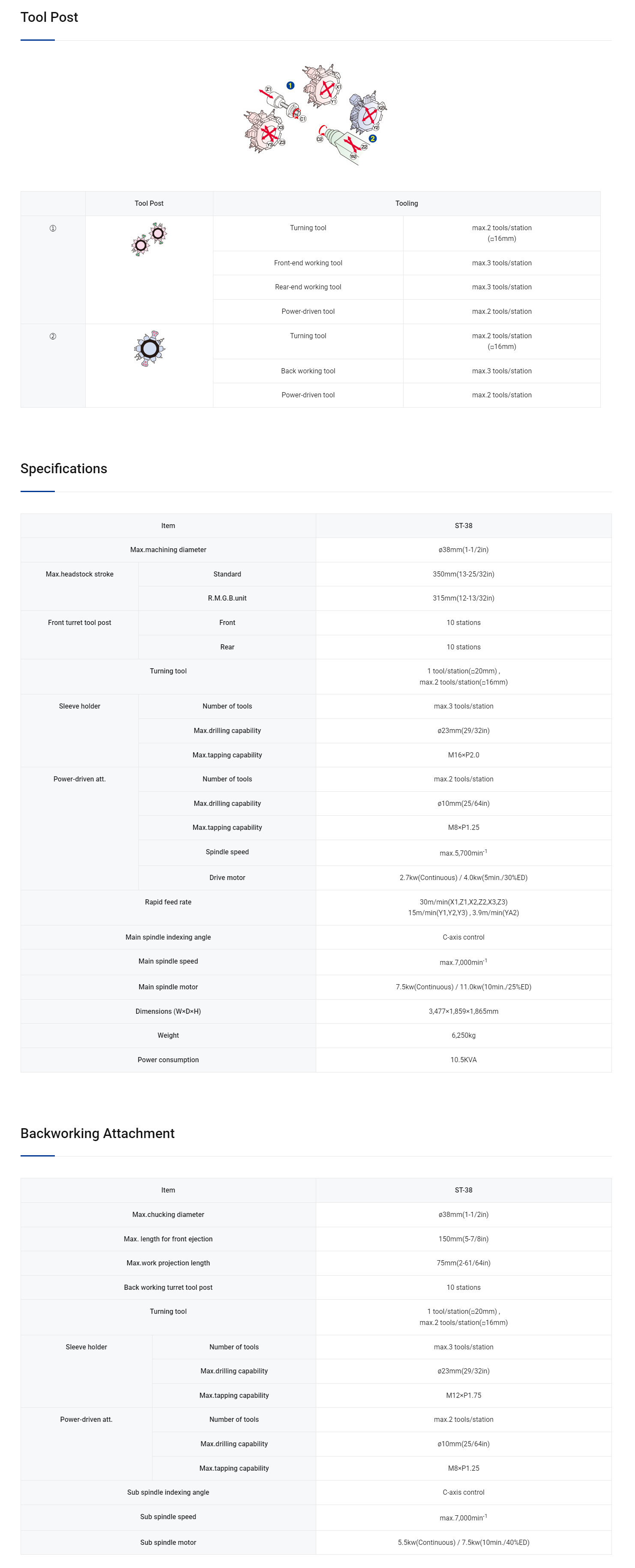

标准机器规格
| 项目 | ST-38 | |
|---|---|---|
| 最大加工外径 | ø 38mm | |
| 最大主轴台移动量 | 导套规格 | 350mm |
| 旋转变径导套规格 | 315mm | |
| 车刀 | １把／面（□２０㎜）,２把／面（□１６㎜） | |
| 套筒座 | 刀具数量 | max.3把/面 |
| 最大钻削能力 | ø 23mm | |
| 最大切削攻丝能力 | M16 × P2.0 | |
| 回转工具 | 刀具数量 | max.2把/面 |
| 最大钻削能力 | ø 10mm | |
| 最大切削攻丝能力 | M8 × P1.25 | |
| 回转速度 | max.5,700min-1 | |
| 驱动马达 | 2.7kW(CONT)／4.90kW(5min/30%ED) | |
| 快进速度 | 30m/min (X1,Z1,X2,Z2,X3,Z3) 15m/min (Y1,Y2,Y3) 、3.9m/min (YA2) |
|
| 主軸割り出し | Ｃ轴控制 | |
| 主轴分度 | max.7,000min-1 | |
| 主轴回转速度 | 7.5kW(CONT)／11.0kW(10min/25%ED) | |
| 机械尺寸（长×宽×高） | 3,477 × 1,859 × 1,865mm | |
| 机械重量 | 6,250kg | |
| 电源设备功率 | 10.5KVA | |
后面的附件版本
| 项目 | ST-38 | |
|---|---|---|
| 最大夹持外径 | ø 38mm | |
| 最大夹取制品长度 | 150mm | |
| 最大制品突出量 | 75mm | |
| 车刀 | １把／面（□２０㎜）,２把／面（□１６㎜） | |
| 套筒座 | 刀具数量 | max.3把／面 |
| 最大钻削能力 | ø 23mm | |
| 最大切削攻丝能力 | M12 × P1.75 | |
| 回转工具 | 刀具数量 | max.2把／面 |
| 最大钻削能力 | ø 10mm | |
| 最大切削攻丝能力 | M8 × P1.25 | |
| 副主轴分度 | Ｃ轴控制 | |
| 副主轴回转速度 | max.7,000min-1 | |
| 副主轴驱动马达 | 5.5kW(CONT)／7.5kW(10min/40%ED) | |
