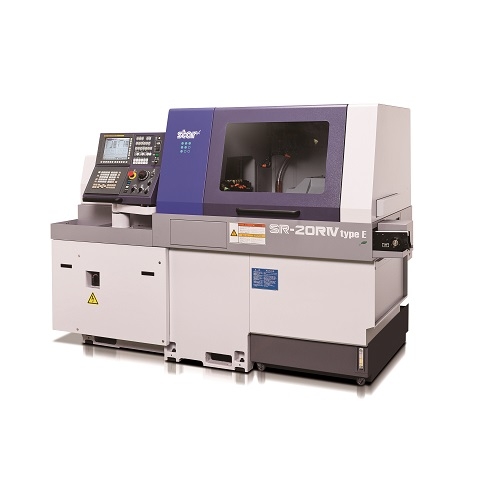

Star CNC Swiss Type Automatic Lathe SR-20RIV A/B
Complex machining function adaptable to multiple industries.
• The 27-position tool station can accommodate up to 41-tools to yield a variety of tooling options.
• The B-axis power-driven tool unit (Type B) with adjustable angle to the Z-axis and an adjustable angle power-driven tool unit (Type A) are available.
• The guide bush/non-guide bush selector function ensures optimum machining for both long and short workpieces.
商品說明
 |
|||
|---|---|---|---|

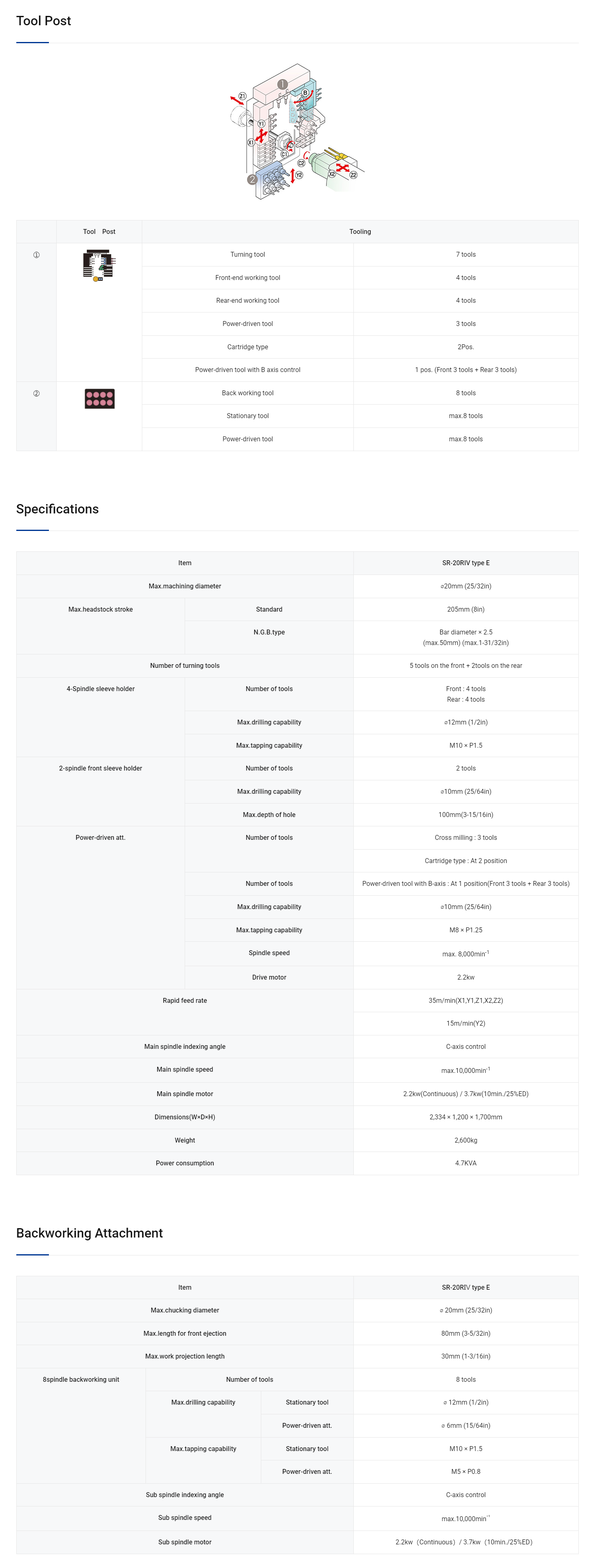

| 刀架台結構 | 刀具配備 | ||
| ① |  |
車刀 | 7把 |
| 正面加工固定刀具 | 6把 | ||
| 背面加工固定刀具 | 4把 | ||
| 可交換式動力刀具 | 3把 | ||
| 角度調整型動力刀具 | 1Pos（正面3把+背面3把）*type A | ||
| 帶B軸控制動力刀具 | 1Pos（正面3把+背面3把）*type B | ||
| ② |  |
背面加工刀具 | 8把 |
| 固定刀具 | max.8把 | ||
| 動力刀具 | max.8把 | ||
標準機器規格
| 項目 | SR-20RⅣ | ||
|---|---|---|---|
| 最大加工外徑 | ø 20mm | ||
| 最大主軸台移動量 | 導套規格 | 205mm | |
| 無導套規格 | 50mm | ||
| 車刀 | 近前側 | 5把（□12㎜） | |
| 對面側 | 2把（□12㎜） | ||
| 套筒座 4軸型 |
刀具數量 | 正面加工固定刀具:４把 背面加工固定刀具:４把 |
|
| 最大鑽削能力 | ø 12mm | ||
| 最大切削攻絲能力 | M10 × P1.5 | ||
| 套筒座 正面2軸型 |
刀具數量 | 刀具數量 | |
| 最大鑽削能力 | 最大鑽削能力 | ||
| 最大孔深度 | 最大孔深度 | ||
| 回轉工具 | 刀具數量 | 橫向專用 | ２Pos. |
| 可交換式 | 刀具數量 | ||
| 刀具數量 | type Ａ | 角度調整型動力刀具單元１Pos.（正面３把+背面３把） | |
| type Ｂ | 帶B軸控制動力刀具單元１Pos.（正面３把+背面３把） | ||
| 最大鑽削能力 | φ１０㎜ | ||
| 最大切削攻絲能力 | Ｍ８×Ｐ１．２５ | ||
| 回轉速度 | max.８０００min-1 | ||
| 驅動馬達 | ２．２kW | ||
| 快進速度 | ３５m/min（Ｘ1,Ｚ1,Ｙ1,Ｘ2,Ｚ2） １５m/min（Ｙ2）*type Ｂ |
||
| 主軸分度 | Ｃ軸控制 | ||
| 主軸回轉速度 | max.１００００min-1 | ||
| 主軸驅動馬達 | ２.２kW(CONT)／３.７kW(１０min/２５%ED) | ||
| 機械尺寸（長×寬×高） | 2,334 × 1,200 × 1,695mm | ||
| 機械重量 | 2,600kg | ||
| 電源設備功率 | 4.7KVA | ||
後面的附件版本
| 項目 | SR-20RⅣ | ||
|---|---|---|---|
| 最大夾持外徑 | φ２０㎜ | ||
| 最大夾取製品長度 | ８０㎜ | ||
| 最大製品突出量 | ３０㎜ | ||
| 背面 ８軸單元 |
刀具數量 | ８把 | |
| 最大鑽削能力 | 固定工具 | φ１２㎜ | |
| 回轉工具 | φ６㎜ | ||
| 最大切削攻絲能力 | 固定工具 | Ｍ１０×Ｐ１．５ | |
| 回轉工具 | Ｍ５×Ｐ０．８ | ||
| 副主軸分度 | Ｃ軸控制 | ||
| 副主軸回轉速度 | max.１００００min-1 | ||
| 副主軸驅動馬達 | ２．２kW(CONT)／３．７kW(１０min/２５%ED) | ||
