追求精度、功能和生产效率优化的设计

提高加工能力

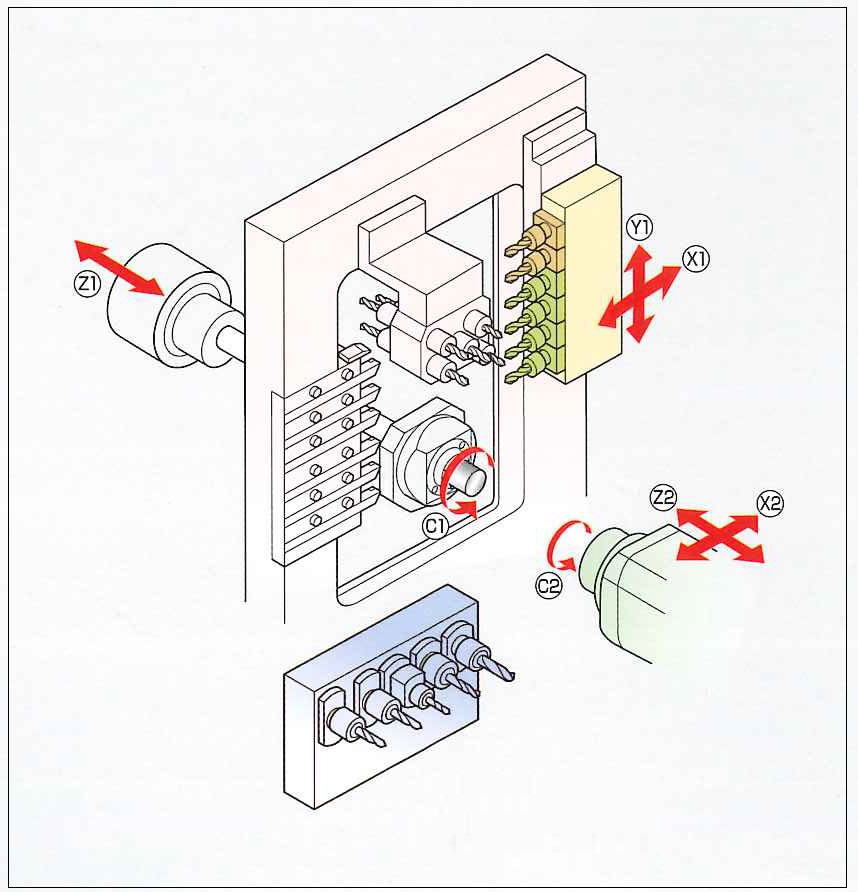

在正面侧刀架台上采用门型排刀型刀架台，在最佳机床尺寸内实现最大限度的刀具搭载数量。通过多样的刀具配置，满足多样化的复合加工需求。

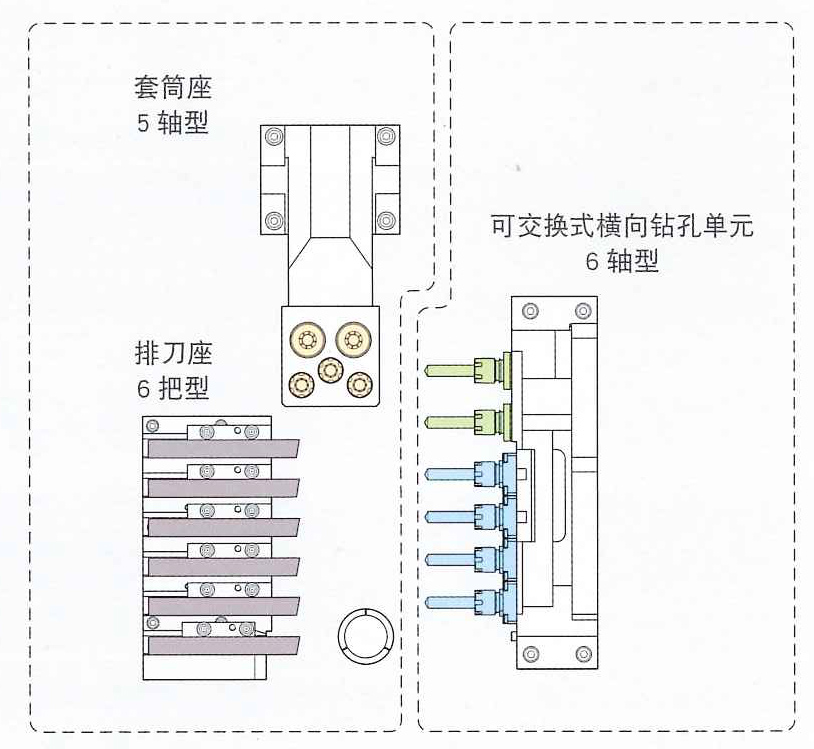

正面侧刀架台的结构

• 排刀座6把型（口16mm）

• 套筒座5轴型（Φ32mm × 2把、Φ22mm×3把）

• 可交换式横向钻孔单元6轴型（横向专用：ER16×2把）

背面侧刀架台

• 在背面专用刀架台上，最多可搭载4把旋转刀具。支持背面一侧的多样化复合加工。

• 通过副主轴扭矩提升规格，将钻孔能力提升至Φ14mm。（标准规格：Φ13mm）

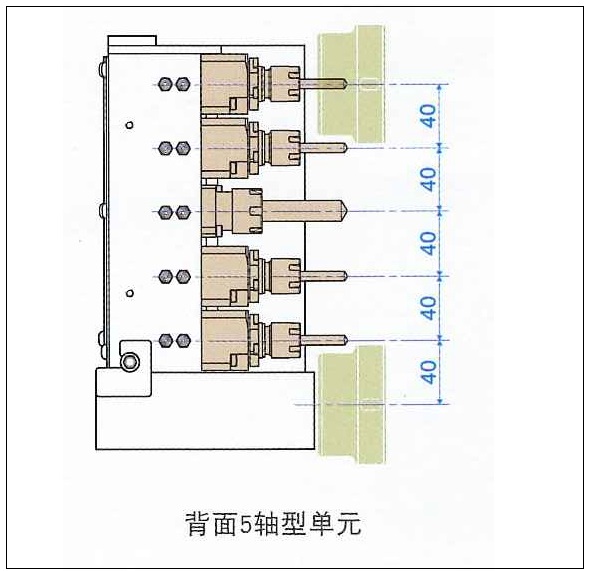

• 背面5轴型专用刀架台，确保了考虑相邻刀具限制的刀具间距。

实现高精度

• 主轴/副主轴附C轴控制功能。均搭载内置传感器，实现高精度的主轴分度。

• 通过对正面侧刀架台旋转刀具齿轮箱的油雾冷却，抑制过度发热。

• 通过配置在机体各部位的温度传感器，实现高精度且灵活的热变位修正。

提高扩展性

• 主轴/副主轴均可选择扭矩提升规格。可扩展大直径零部件的应用范围。

• 主轴附有导套/无导套（G.B./N.G.B.）切换功能。可根据加工零部件的全长尺寸，选择最佳规格进行加工。

• 背面专用刀架台配备4轴型/5轴型。可根据加工零部件选择最佳规格。

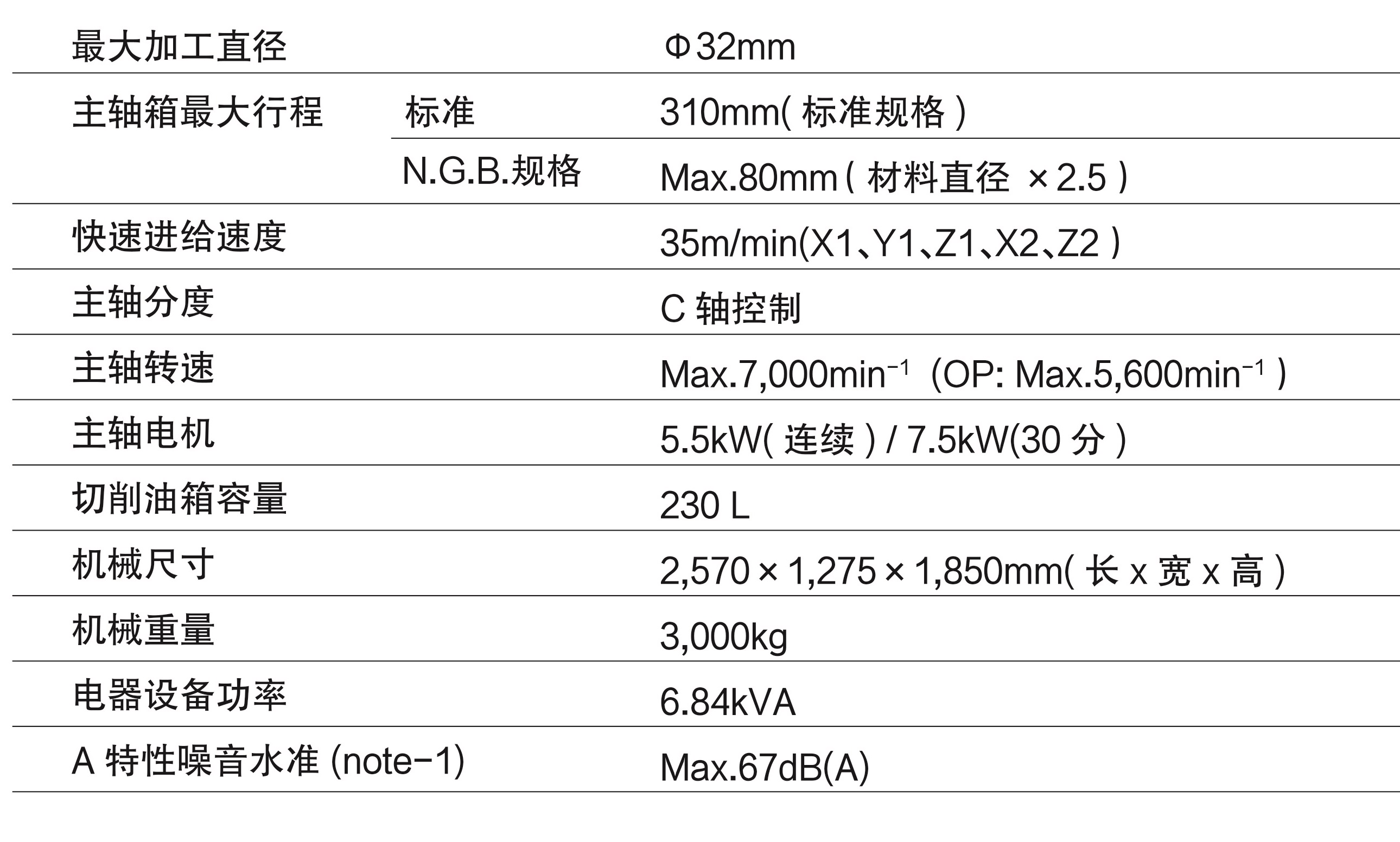

机床参数
