Star CNC Swiss Type Automatic Lathe SB-12R Type G
By selecting a tool post and tool unit and arranging them according to the machining process it enables many different kind of machining option.
• A unique slanted dovetail slideway structure for insreased rigidity of the tool post.
• 4 types of tool posts are available to allow for a tooling layout most suited to the required machining applications.
• The guide bush/non-guide bush selector function ensures optimum machining for both long and short workpieces.
描述
 |
|||
|---|---|---|---|
| 刀架台结构 | 刀具配备 | ||
| ① | 横向钻孔单元4轴型 |
车刀（□12mm） | 6把 |
| 车刀（□10mm） | 7把 | ||
| 正面加工固定刀具 | 4把 | ||
| 背面加工固定刀具 | 4把 | ||
| 动力刀具 | 4把 | ||
横向钻孔单元5轴型 |
车刀（□12mm） | 6把 | |
| 车刀（□10mm） | 7把 | ||
| 正面加工固定刀具 | 4把 | ||
| 背面加工固定刀具 | 4把 | ||
| 动力刀具 | 5把 | ||
可交换式横向钻孔单元5轴型/5轴高速型 |
车刀（□12mm） | 6把 | |
| 车刀（□10mm） | 7把 | ||
| 正面加工固定刀具 | 4把 | ||
| 背面加工固定刀具 | 4把 | ||
| 动力刀具 | 2把 | ||
| 可交换式 | 3Pos | ||
| ② |  |
背面加工刀具 | 4把 |
| 固定刀具 | max.4把 | ||
| 动力刀具 | max.4把 | ||

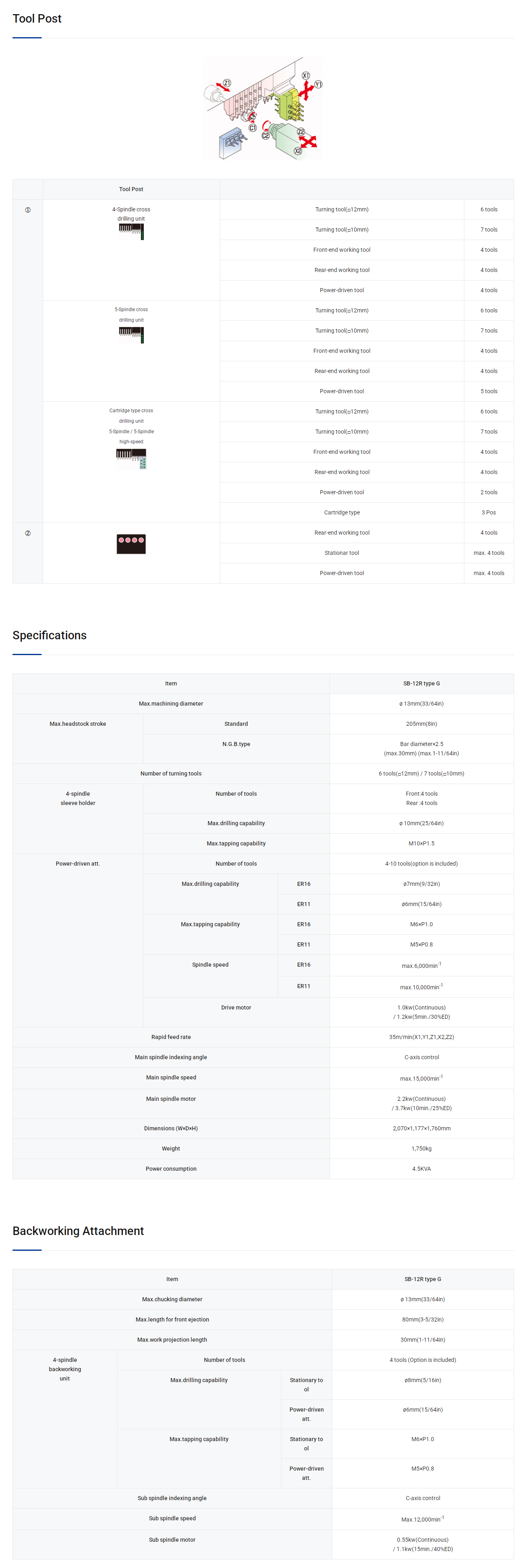

标准机器规格
| 项目 | SB-12R type G | ||
|---|---|---|---|
| 最大加工外径 | ø 13mm | ||
| 最大主轴台移动量 | 导套规格 | 205mm | |
| 无导套规格 | 30mm | ||
| 车刀 | 6把(□12mm) / 7把(□10mm) | ||
| 套筒座 4轴型 |
刀具数量 | 正面加工固定刀具：4把 | |
| 背面加工固定刀具：4把 | |||
| 最大钻削能力 | ø 10mm | ||
| 最大切削攻丝能力 | M10 × P1.5 | ||
| 回转工具 | 刀具数量 | 4～10把：包括OP | |
| 最大钻削能力 | ER16 | ø 7mm | |
| ER11 | ø 6mm | ||
| 最大切削攻丝能力 | ER16 | M6 × P1.0 | |
| ER11 | M5 × P0.8 | ||
| 回转速度 | ER16 | max.6,000min-1 | |
| ER11 | max10,000min-1 | ||
| 驱动马达 | 1.0kw(CONT) / 1.2kw(5min/30%ED) | ||
| 快进速度 | 35m/min(X1,Y1,Z1,X2,Z2) | ||
| 主轴分度 | Ｃ轴控制 | ||
| 主轴回转速度 | max.15,000min-1 | ||
| 主轴驱动马达 | 2.2kw(CONT) / 3.7kw(10min/25%ED) | ||
| 机械尺寸（长×宽×高） | 2,070 × 1,177 × 1,760mm | ||
| 机械重量 | 1,750kg | ||
| 电源设备功率 | 4.5KVA | ||
