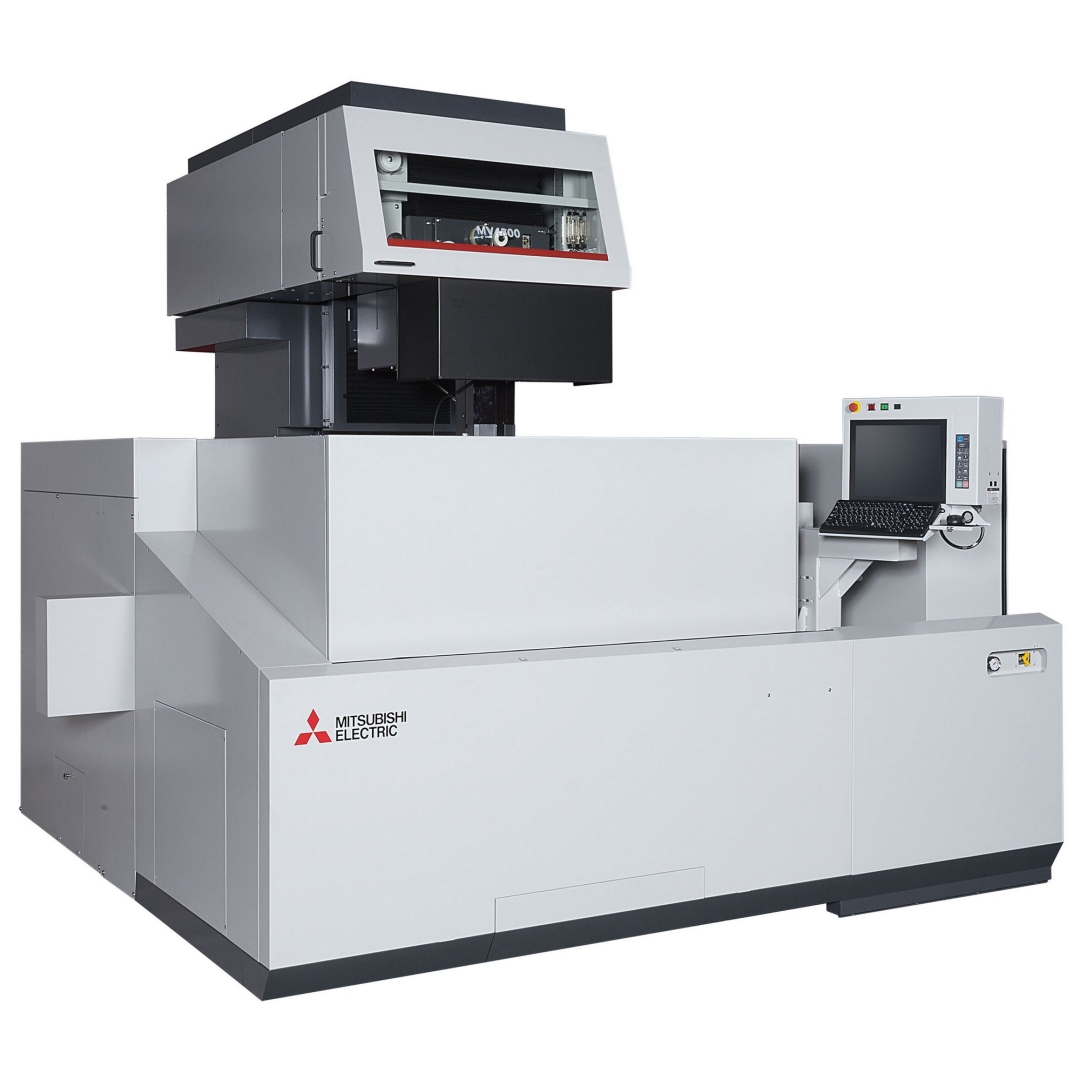

MITSUBISHI ELECTRIC Wire EDM MV4800

产品特点：

高度的操控便利性（15寸触摸液晶屏、3段式可移动键盘鼠标操作台）
采用XY轴光电驱动系统，纳秒级回应速度
采用三边分割淬火工作台
配备前门自动升降功能、加工液温度冷却控制单元、4个纸质过滤器
配备自动穿丝装置
采用Digital-AE∏电源、LAN/W网卡界面
支持广角加工（S/W）、唤醒模式
加工最大锥度15°，最大板厚355mm
配备LAN/W(Ethernet)网卡界面

Description

描述

机型		MV4800	MV4800 Z310规格
机械本体	最大工件尺寸 (mm)	1,250 × 1,020 × 505	1,250 × 1,020 × 305
	工件容许质量 (kg)	3000
	工作台面尺寸 (mm)	1,080 × 780 (三边分割型)
	各轴移动量（X × Y × Z) (mm)	800 × 600 × 510（X·Y轴纳秒回应光电驱动规格）	800 × 600 × 310（X·Y轴纳秒回应光电驱动规格）
	各轴移动量（U × V） (mm)	±100 × ±100（丝杆规格）	±75 × ±75（丝杆规格）
	最大锥度 ( ° )	15° （最大355mm板厚）	15° （260mm板厚）
	使用电极丝直径 (mm)	0.15 ～ 0.3※1
	质量 (kg)	5,700	5,450
加工液箱	加工液箱容量 (L)	1480
	过滤方式	纸质过滤器 4个
	过滤精度（μm）	3
	纯水器（离子交换树脂） (L)	10
	加工液温度控制装置	冷却单元装置
	质量（干燥时） (kg)	450

※1 机床出厂时，标准装配用于Ø 0.2电极丝的D.D(钻石导丝嘴）及Ø 1.5喷嘴

可选配：

20/25/50kg丝卷装置、高功能手控盒、显示灯、选件控制盒、LED照明灯、
Angle Master(广角加工) 导丝嘴-喷嘴套件Φ0.20、Φ0.25
20/25kg丝卷装置等多种配件、
外部输入输出信号、累计时间表、4个过滤器配置
防病毒感染功能、锥度测量用（S/W）
