Description
| 通过加工单元的自由选择和组合，可实现最佳的个性化配置。 特点： ①以横向钻孔单元、套筒座、背面专用刀架台、定做最佳个性化配置。②搭载了倾斜型燕尾槽导轨结构的高刚性刀架台和高输出主轴电机。③通过采用高输出的横向动力刀具电机，实现了高度复合加工能力。④在无导套型N中，采用了高刚性的主轴筒滑动导向面结构。⑤N型的剩余材料长度为，最短70mm。如果与前方排出型的给料机组合，可缩短至最短50mm。 |
产品规格:
 |  |
标准机械规格:
項目 | 横向钻孔单元5轴型 | 横向钻孔单元6轴型 | 无横向钻孔单元 | |
最大加工直径 | ø 32mm | |||
主轴台最大行程 | 标准 | 310mm | ||
R.M.G.B.装置使用时 | 280mm | |||
车刀 | 6把(□16mm) | |||
套筒（OP） | 刀具把数 | （4轴规格）正面加工固定工具：4把 / 背面加工固定工具：4把 | ||
最大钻孔能力 | ø 13mm | |||
最大切削攻丝能力 | M12× P1.75 | |||
动力刀具（OP） | 刀具把数 | 横向动力刀具3把 可交换式 2Pos | 横向动力刀具6把 | —— |
最大钻孔能力 | ø 8mm | ø 7mm | —— | |
最大切削攻牙能力 | M6 × P1.0 | —— | ||
转数 | Max.5,000min -1 | Max 6,000min -1 | —— | |
电机 | 1.5kw | —— | ||

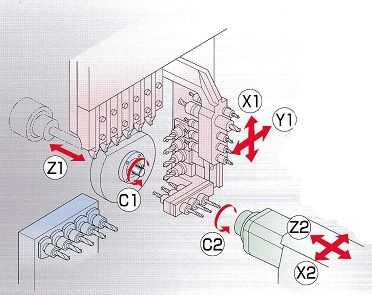

快进给速度 | 24m/min(X1,Y1,Z1,X2,Z2) | |||
主轴分度 | C轴控制 | |||
主轴转数 | Max.7,000min -1 | |||
主轴电机 | 5.5kw(连续) / 7.5kw(30分/50%ED) | |||
机械尺寸(长×宽×高) | 2,731 × 1,275 × 1,705mm | |||
机械重量 | 3,100kg | |||
电器设备功率 | 6.6KVA | |||
背面附属装置规格:

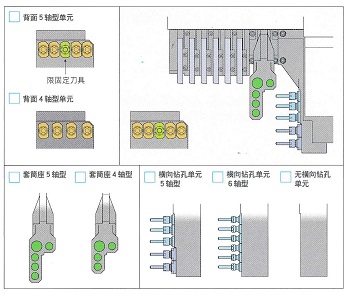

项目 | 背面4轴型单元 | 背面5轴型单元 | ||
最大夹持直径 | ø 32mm | |||
最大装夹零件长度 | 125mm | |||
最大零件伸出长度 | 45mm | |||
背面专用单元 | 刀具把数 | 4把 | 5把 | |
最大钻孔能力 | 固定刀具 | ø 13mm | ||
动力刀具 | ø 6mm（OP） | |||
最大切削攻丝能力 | 固定刀具 | M10 × P1.5 | ||
动力刀具 | M5 × P0.8（OP） | |||
副主轴分度 | C轴控制 | |||
副主轴转数 | Max.7,000min -1 | |||
副主轴电机 | 2.2kw(连续) / 3.7kw(15分/40%ED) | |||
